西馳電氣有源濾波器在商業綜合體的應用

  • 西馳電氣
  • 2022-11-18 08:50:38

西安某商業綜合中心是集家居城、寫字樓、商務公寓、五星級酒店和城市公館為一體的城市綜合實踐區，真正實現購物、辦公、居住、休閑一站式生活場景綜合中心。

本次西馳電氣有源濾波器就應用于此。根據用戶對現場的描述和反饋，后經我司技術人員科學分析和測試得出。在現場中由于LED光幕、LED照明以及變頻器等非線性負載較多，單相負載比例較重，使得現場出現了大量的3次及5次諧波，從而導致了現場N線電流過大和變壓器溫度過高，噪音過大和個別變壓器燒毀的現象。

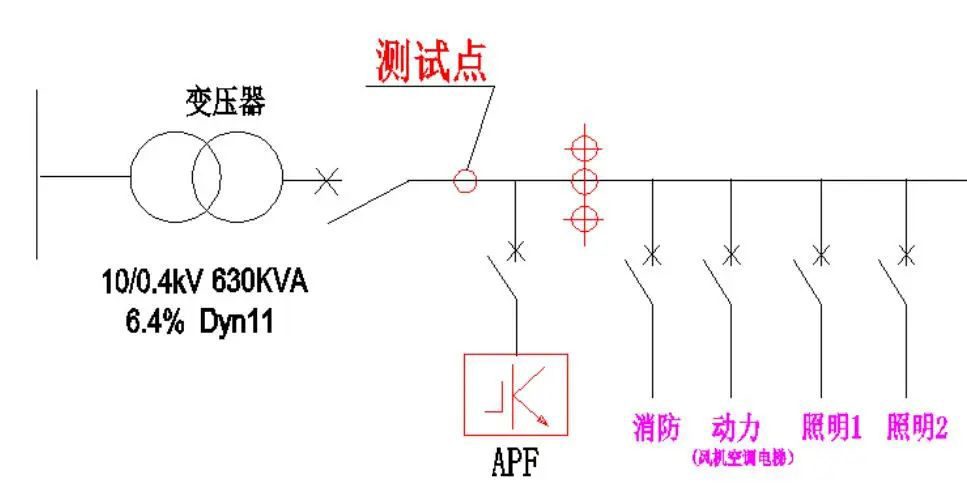

那么針對以上問題，我司對其采取了綜合治理方案進行諧波治理。（如下圖）

西馳電氣有源濾波器在商業綜合體的應用(圖1)

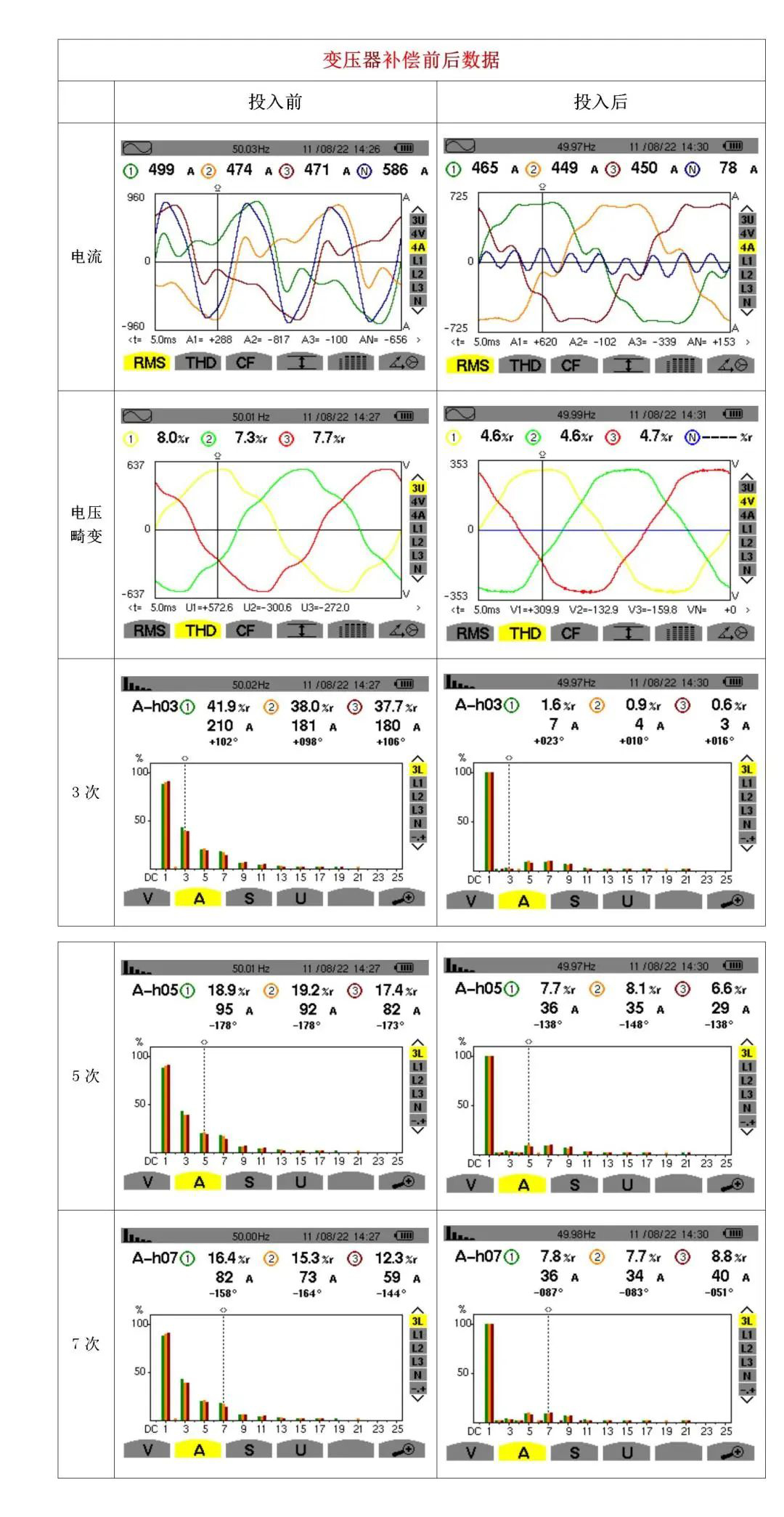

現場補償效果如下：

西馳電氣有源濾波器在商業綜合體的應用(圖2)

說明：從上面的數據記錄可以看出，APF投入后，電壓畸變?nèi)肯陆档絿鴺?biāo)5%以內，N線電流由586A下降到78A，主要次諧波3、5、7次分別下降到了4、29、34，補償效果比較好。

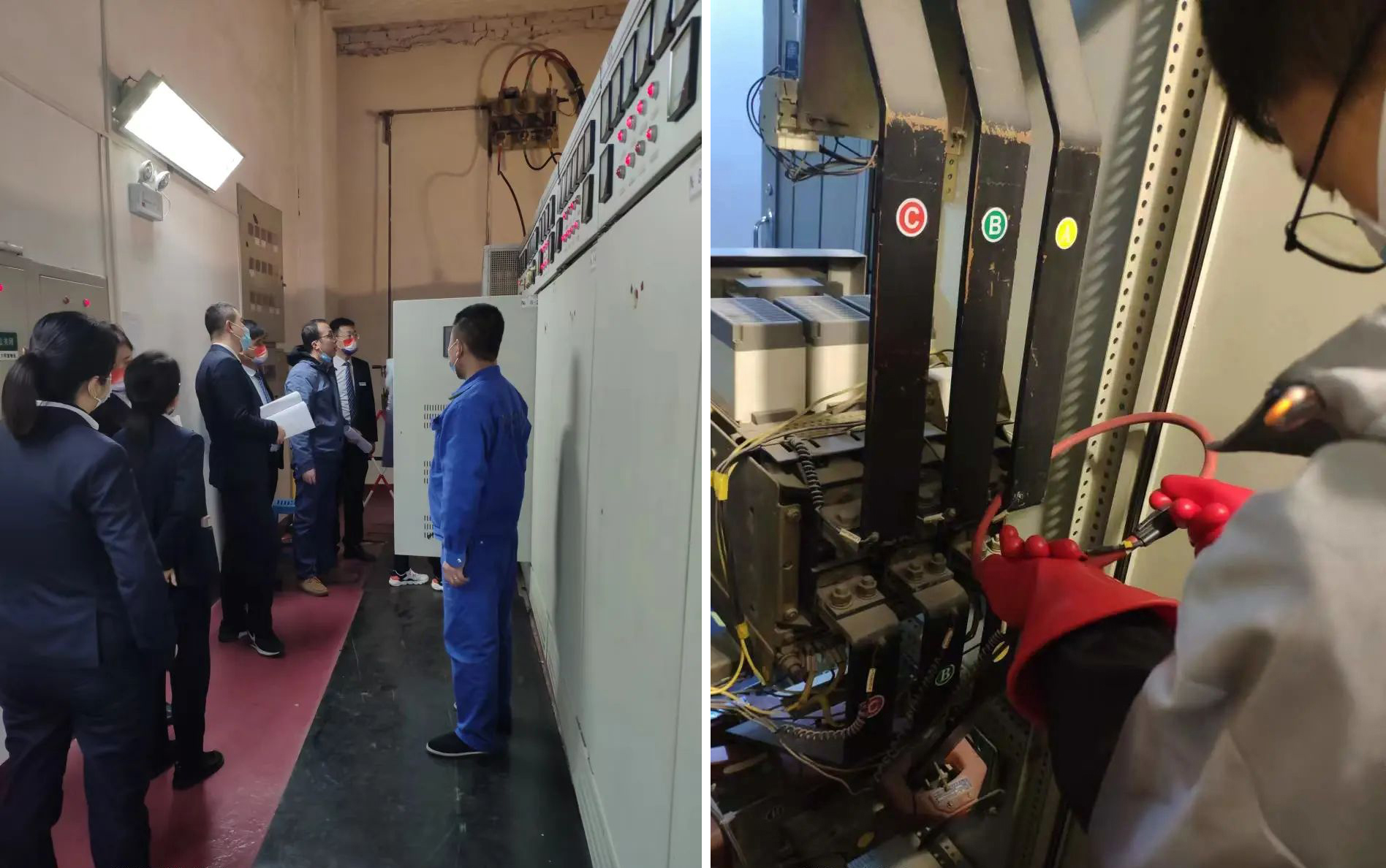

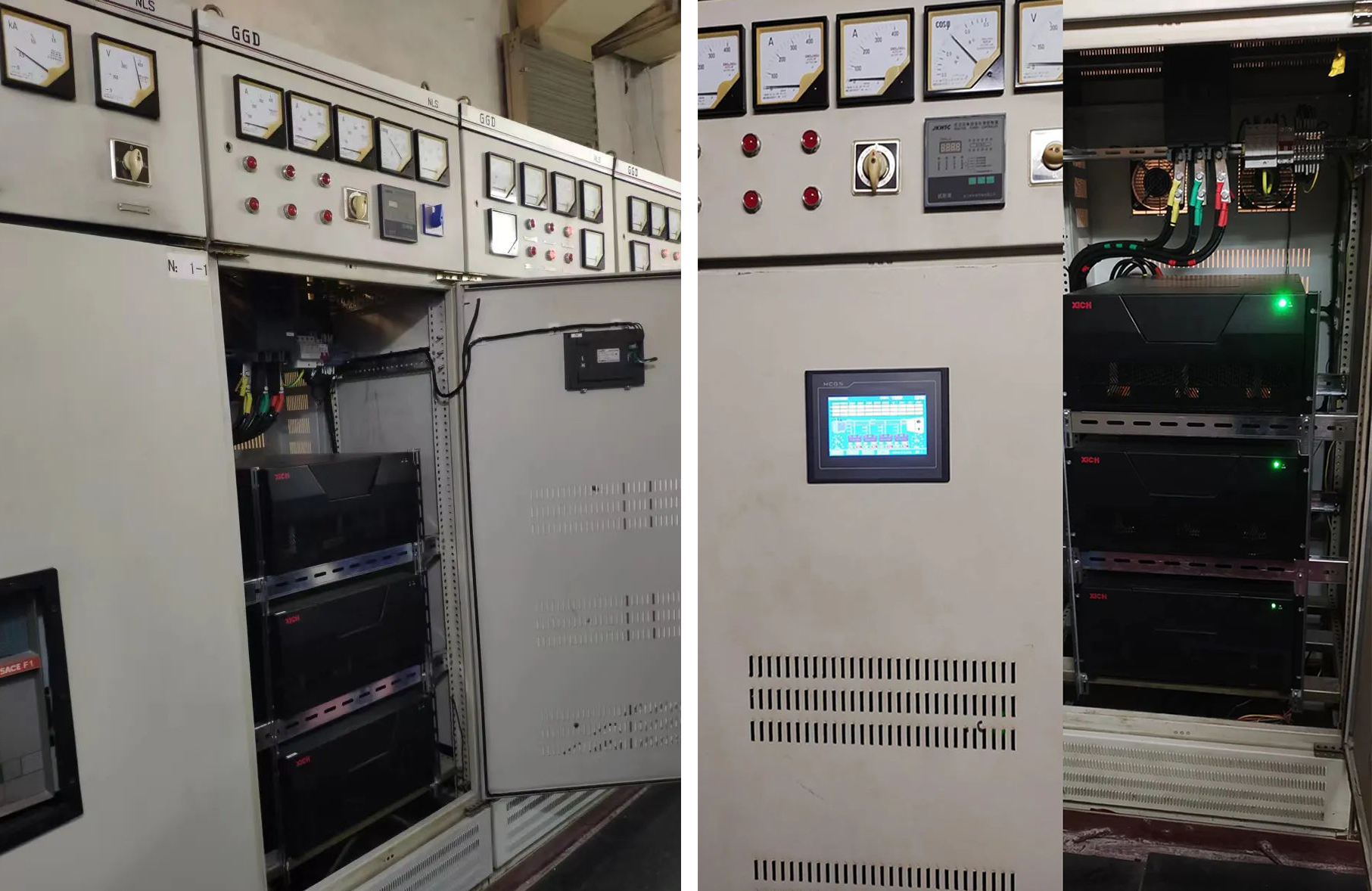

現場應用實拍：

西馳電氣有源濾波器在商業綜合體的應用(圖3)

西馳電氣有源濾波器在商業綜合體的應用(圖4)
